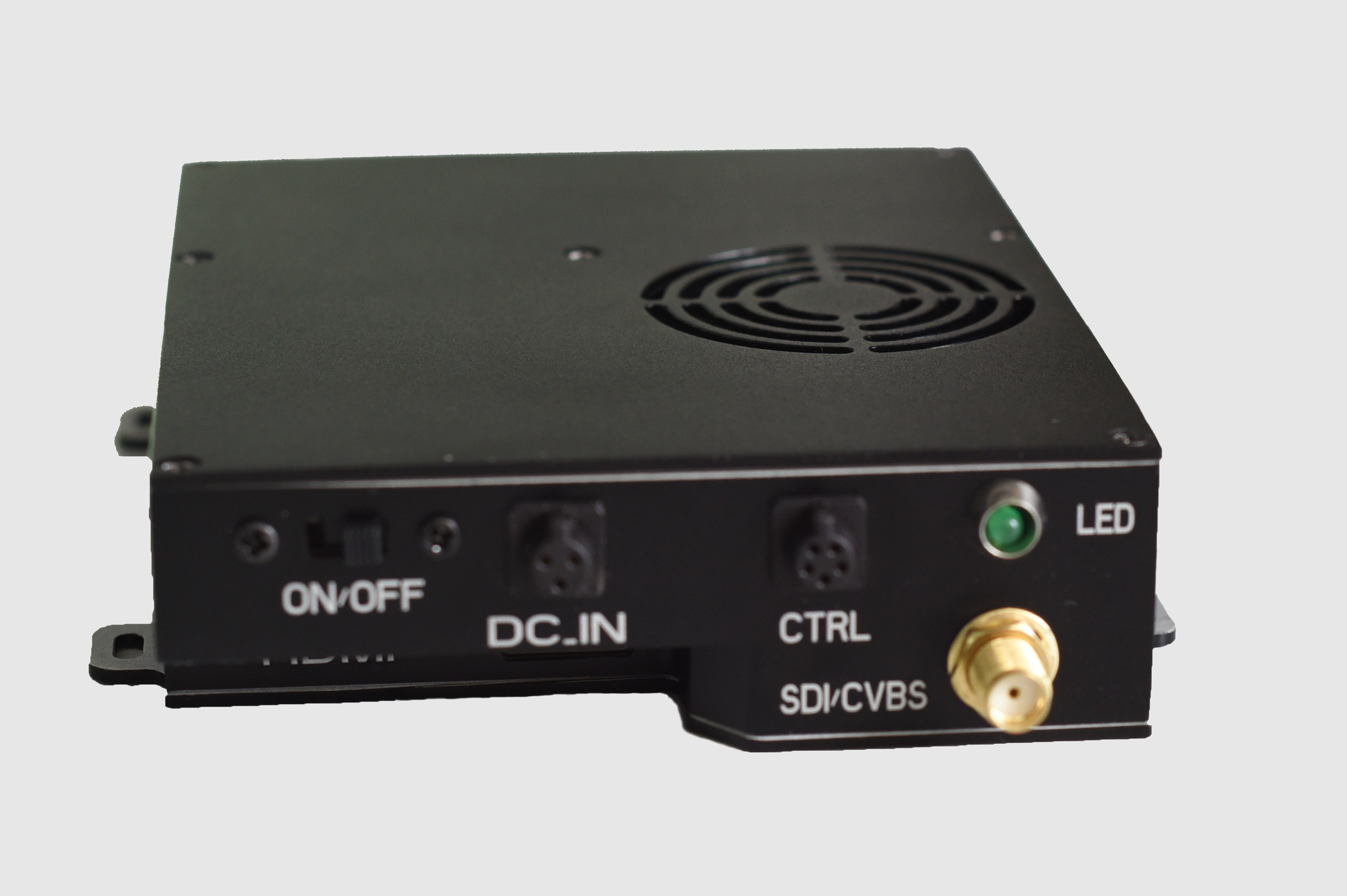

XK-F202THS发射机是一款微型高清低延时的无线图像传输九游会·产品，基于COFDM调制、H.265压缩编码及AES加密技术，能够在高速移动以及城市建筑物遮挡的环境下，具备稳定、可靠、实时的无线高清图像传输功能。XK-F202THS发射机具有非视距传输、传输距离远、抗干扰能力强、传输带宽大、传输延时低等优点，可广泛应用于部队、公安、武警、消防、水利、电力、海事、海关、广播电视等行业，其中包括与无人机和机器人的搭配使用，是目前最热门的应用之一。
类别 | 参数名 | 指标/规格 |
电源 | 输入电压 | DC8V~DC20V，标准输入DC12V |
整机功耗 | ≤14W @ 30dBm（1W） | |
数字基带 | 调制方式 | COFDM |
星座调制 | QPSK、16QAM、64QAM | |
载波模式 | 2K | |
前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |
保护间隔 | 1/32、1/16、1/8、1/4 | |
射频 | 发射频率 | 300MHz~800Hz可定制，步进1MHz 频宽40MHz @ 30dBm（1W） |
射频带宽 | 2MHz、3MHz、4MHz、6MHz、7MHz、8MHz | |
输出功率 | 30dBm（1W） | |
可调衰减 | 0~31.5dB | |
音视频 | 视频源 | HDMI、SDI |
分辨率 | 1080p60、1080p50、1080p30、1080p25、1080p24、 1080i60、1080i50、720p60、720p50、720p30、720p25、 576p50、480p60、576i50、480i60。 | |
视频码率 | 0.5~18.8Mbps | |
音频码率 | 32、48、56、64、80、96、112、128、160、 192、224、256、320、384Kbps | |
视频编码 | H.265 | |
音频编码 | MPEG-1 Audio Layer 2 | |
串口 | 配置串口 | 标准RS232电平，波特率9600 |
数据串口 | 标准RS232电平，波特率1200~115200 | |
传输加密 | AES128、AES256 | |
传输延时（端到端） | 120~260ms（配XK-F200R接收机） | |
传输距离 | 约12km @ 30dBm（1W） | |
温度范围 | 工作温度 | -30℃~60℃ |
存储温度 | -40℃~75℃ | |
九游会·产品规格 | 发射机尺寸 | 108*85*27mm |
发射机重量 | ≤272g | |
控制器尺寸 | ≤70*72*13mm | |
控制器重量 | ≤84g | |
